考点分析
大题
多个类型电路组合,进行分析
最常见:RC串并联(文氏电桥)正弦振荡发生器+电压比较器(产生矩形脉冲)+积分电路(产生三角波)
- 电路频率
- 满足起振的电阻阻值
- 电压比较器定量画出电压传输特性
- 画出各输出端波形
正弦波振荡电路
振荡条件
振幅平衡:|AF|=1
相位平衡:φa+φf=±2nΠ
在RC串并联电路中满足上述条件,由选频网络中,Fmax=1/3,φf=0.负反馈回路中需要调节阻值,使A=3,在电压串联负反馈中有:1+Rf/R>3时,可以振荡,通过稳幅措施使电路达到振幅平衡条件。
典例
正弦波振荡电路

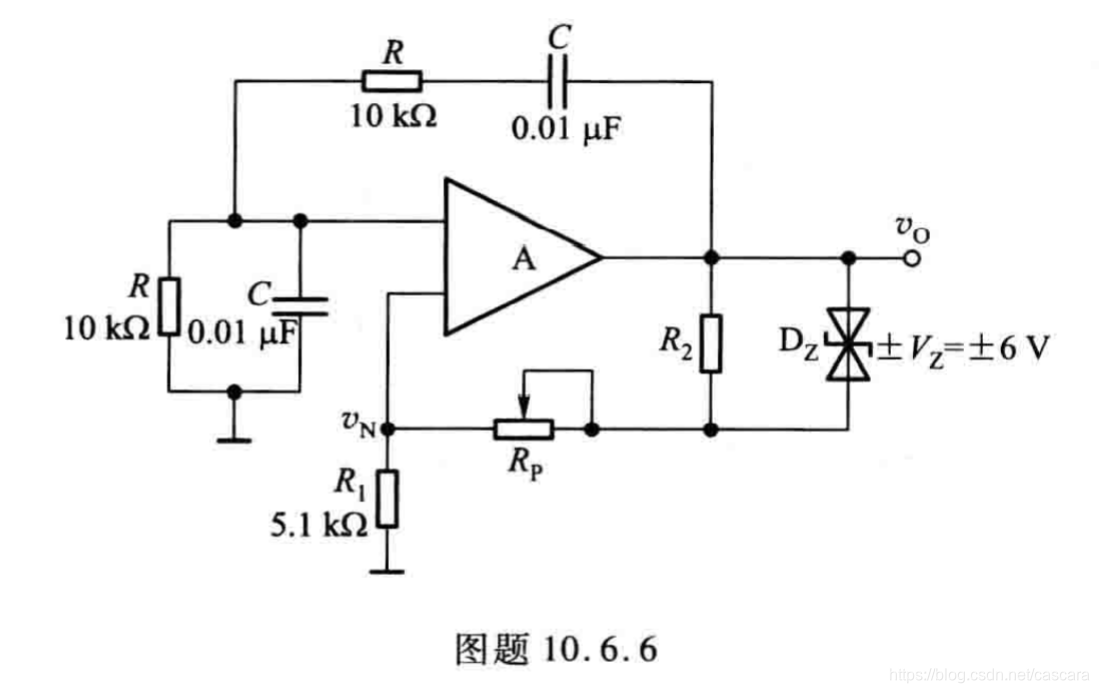

10.6.6设运放 A是理想的,试分析图题10.6.6所示正弦波振荡电路:
(1)为满足振荡条件,试在图中用+、-标出运放A的同相端和反相端;
(2)为能起振,Rp和R2两个电阻之和应大于何值?
(3)此电路的振荡频率f。等于多少?(4)试证明稳定振荡时输出电压的峰值为
解:
